CUSTOMER APPLICATION CASE
全自动饮料瓶检测设备
气电组合滑环应用案例
针对高速旋转检测工位需要持续供电、密集控制信号回传和多路气源输出的问题，弘顺康定制 XQ0100301-0415-80S 气电组合滑环，在一个旋转接口内完成电力、信号与气路的同步传输。
- 应用设备
- 全自动饮料瓶检测生产线
- 滑环型号
- XQ0100301-0415-80S
- 核心能力
- 功率 + 信号 + 气路一体化
- 工作转速
- 0–250 rpm
01 / 项目背景
旋转检测工位需要三类介质稳定通过
该方案为成都启志速自动化设备有限公司的全自动饮料瓶检测生产线配套。设备旋转平台需要在连续运行中向检测机构供电，同时传输大量控制信号，并为夹紧、分拣等气动执行部件提供气源。
如果电缆、信号线和气管分别布置，旋转过程中容易发生缠绕，也会增加安装空间、维护和故障排查的复杂度。因此，项目需要一套能够承载多回路功率、高密度信号及多路气体的集成旋转传输方案。
02 / 定制方案
功率、控制信号与气路集成在同一滑环内

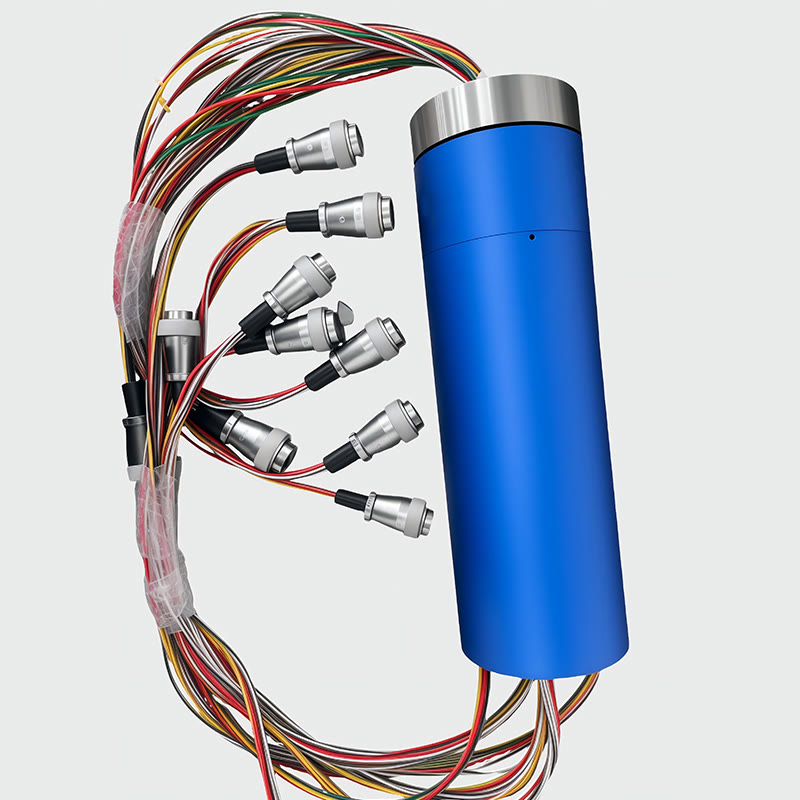

弘顺康根据旋转平台的安装空间、电气回路和气路接口，定制 XQ0100301-0415-80S 气电组合滑环。电气部分配置 4 路 15A 功率回路，为旋转检测平台供电；80 根 2A 信号线承担视觉检测、传感识别和控制系统信号传输；气路采用 1 路 G3/8 进气、4 路 G1/8 出气，为旋转工位上的气动部件提供气源。
4 × 15A功率传输回路
80 × 2A控制信号线
1 进 4 出集成气路
IP55整机防护等级
03 / 核心参数
XQ0100301-0415-80S 配置
| 应用设备 | 全自动饮料瓶检测生产线 | 滑环型号 | XQ0100301-0415-80S |
|---|---|---|---|
| 功率回路 | 4 路 × 15A | 信号回路 | 80 根 × 2A |
| 气路配置 | 1 路 G3/8 进气，4 路 G1/8 出气 | 工作转速 | 0–250 rpm |
| 接触材料 | 贵金属合金，铜环镀金 | 接触电阻 | 静态 < 0.005Ω；动态 < 0.05Ω |
| 绝缘电阻 | ≥500MΩ / 500VDC | 耐压强度 | AC1000V@50Hz / 1min |
| 防护等级 | IP55 | 传输介质 | 电力、控制信号、压缩空气 |
04 / 现场应用
滑环安装在检测设备旋转平台中心
现场视频可看到蓝色气电组合滑环安装于多工位旋转平台中心。滑环随设备连续工作，将固定端的电力、信号和气源稳定传递到旋转端，减少外部线缆和气管缠绕，为检测、夹持及分拣动作提供基础传输支持。
视频为项目现场素材，已转换为浏览器兼容的 H.264 格式。
05 / 方案价值
以一个旋转接口简化整机传输结构
减少旋转缠绕
电线、信号线和气管不再分别跨越旋转界面，降低运动干涉风险。
集中传输
功率、密集控制信号与气源一体化，便于设备集成和维护。
适应连续作业
0–250 rpm 工作范围与 IP55 防护配置，适配自动检测生产线工况。
